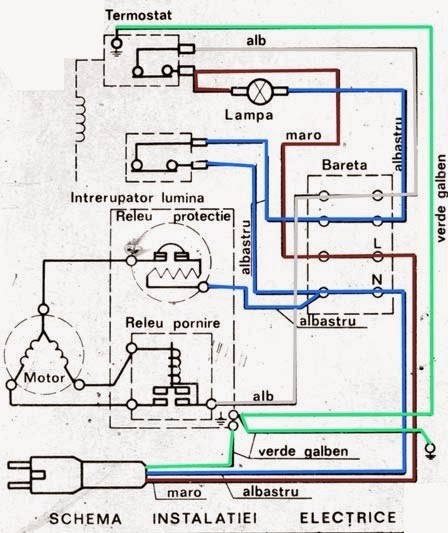

schema electrica-Frigider Arctic

Partea electrica a frigiderului :
1. Motor electric cu 2 bobine. Una bobinata cu sarma mai groasa pentru functionare normala si alta cu sarma mai subtire (auxiliara) care este cuplata atunci cand se face pornirea.
2. Releul de oprire – trebuie sa stea lipit de motor (el este de fapt releul de protectie care opreste motorul cand este prea incins)
3. Releul de pornire – acesta trebuie sa se cupleze in cele trei picioruse aflate pe motor si sa stea cu axa bobinei in pozitie verticala (frigiderul nu trebuie sa stea inclinat)
4. Termostatul – are functia de a comanda releul de pornire, acesta declanseaza in functie de treapta pe care este reglat.
5. Lampa – becul din interiorul frigiderului.

schema electrica-frigider arctic
